Lösning

Till att börja med görs en 3D-modell av en sugtratt för att suga bort sanden från stenar och band. En luftkniv används ofta för att blåsa bort sand och damm från stenen. En kåpa placeras över luftkniven för att avlägsna det virvlade materialet. Vi har utvecklat en lösning som eliminerar behovet av luftkniv genom att tillverka en specialdesignad sugtratt. Enbart genom att inte använda luftkniven kan man spara cirka 30 % av energiförbrukningen.

Eftersom det kan finnas ett antal olika tegelstorlekar på bandet har det också varit nödvändigt att skapa ett system där avståndet från sugtratten ner till tegelstenarna kan ändras. Detta görs med hjälp av ett kraftfullt linjärt manöverdon med exakt positionering. Dessutom har kommunikationen mellan manöverdonet och fabrikens befintliga automationssystem skapats, vilket gör det möjligt att automatiskt ändra höjden på sugtratten beroende på vilken typ av tegelsten som används.

Ventilationssystemet förgrenades också till problemområdena vid de omgivande transportbanden. På varje plats installeras stationära kåpor och sugtrattar för att ventilera det virvlande dammet.

Det ventilerade dammet och sanden filtreras i ett lämpligt filter. En behållare placeras under filtret i vilken materialet samlas. Behållaren kan enkelt tömmas med hjälp av en gaffeltruck.

Resultat:

Sand och damm från tegelstenar och band avlägsnas på ett energisnålt sätt, utan att operatören behöver ingripa. Resultatet är att risken för mänskliga fel minimeras och att kundens underhålls- och rengöringskostnader praktiskt taget elimineras.

Transportbanden har eliminerat det virvlande dammet, vilket har förbättrat arbetsmiljön och minskat behovet av rengöring avsevärt.

Som en sidoeffekt är att det uppsamlade dammet och sanden är nästan fria från föroreningar, vilket har inneburit att kunden kan återvinna materialet i produktionen till förmån för både miljön och produktionsekonomin.

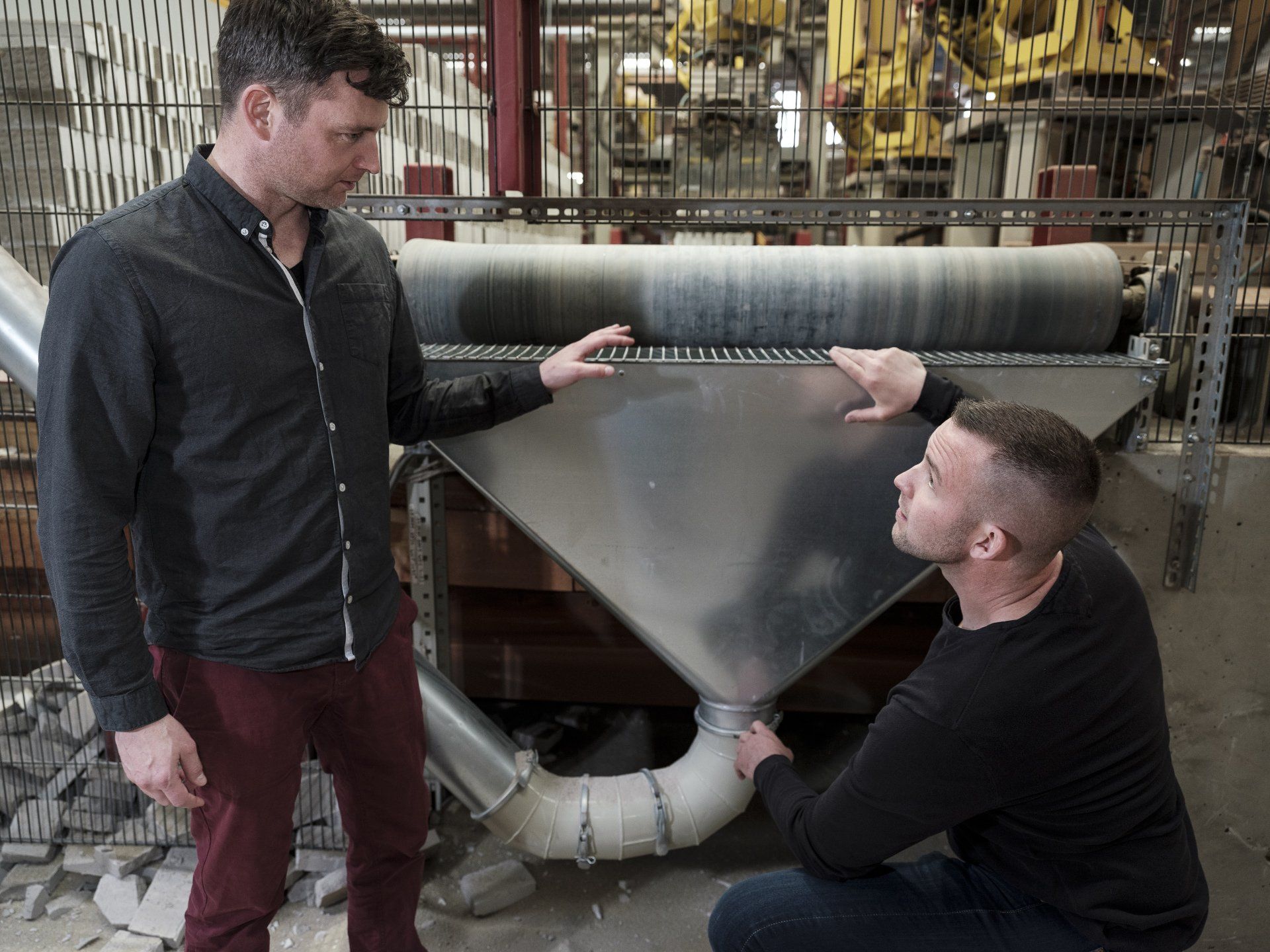

Här diskuteras lösningar och förbättringar av en sugtratt som tar bort damm, sand och små bitar bränd lera från ett transportband.

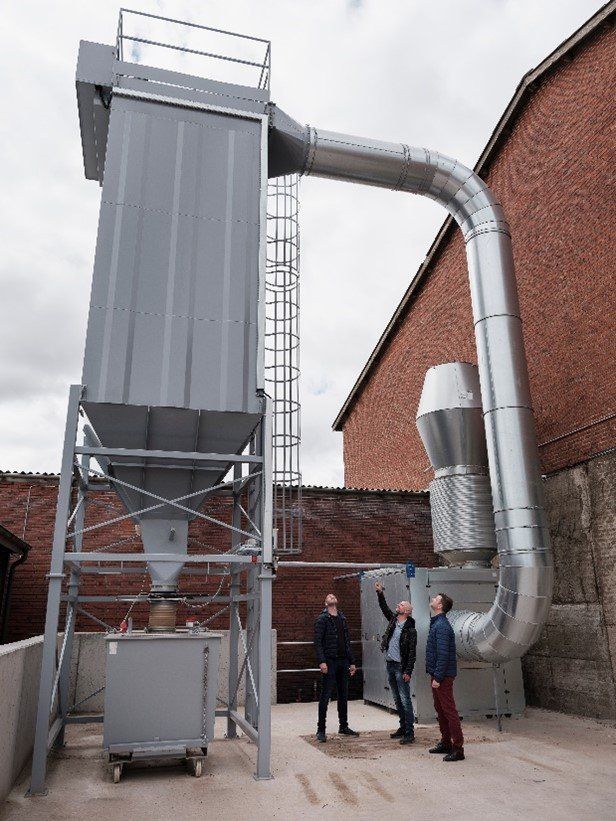

Filter med uppsamlingsbehållare och fläkt för hela systemet.

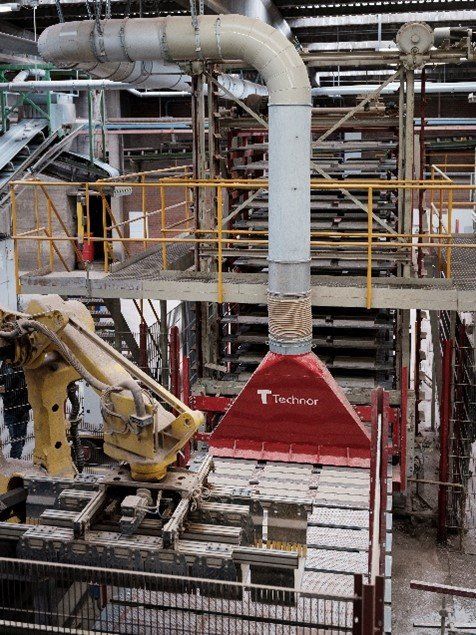

Sugtratt placerad vid utmatningsroboten och transportbandet.

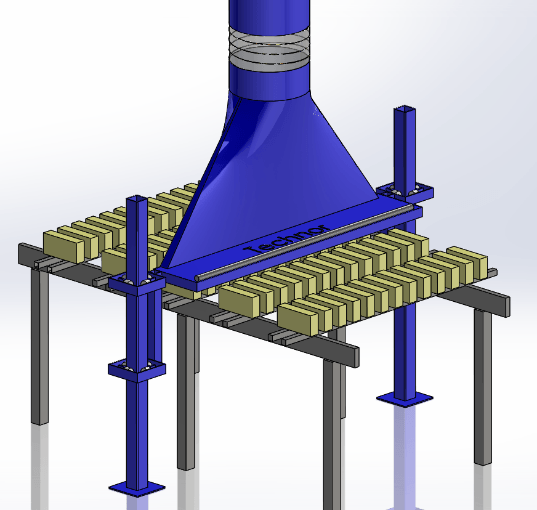

3D-modellering av sugtratt med luftkniv i projektets tidiga skede. Modellen för den slutliga lösningen har ändrats avsevärt under utvecklingen.
